一、煤礦粉塵的危害
1、塵肺病
這幾年頻頻發生的礦山安全事故,讓人們揪心,然而,實際上有一個比礦難更可怕的死亡陰影,正籠罩在礦工頭上,這就是被稱為中國頭號職業病的塵肺病,和礦難比起來,塵肺病稱得上是看不見的殺手。隨著工人健康意識的提高,最近因塵肺病的訴訟維權案件越來越多。
2、煤塵爆炸
煤塵爆炸類事故死亡人數多,破壞性大,煤塵爆炸后產生的氣體溫度高、壓力大,溫度可達1600~1900℃,壓力約10個大氣壓。爆炸波的傳播速度最高可達2300米/秒,一旦爆炸,爆炸波可將巷道內積塵揚起,造成連續爆炸,同時產生大量一氧化碳,使得人員大量死亡。煤塵能夠在完全沒有瓦斯存在的情況下,單獨發生爆炸,對于瓦斯礦井,則有可能發生瓦斯爆炸和瓦斯爆炸引起煤塵爆炸。2005年黑龍江某礦井下發生煤塵爆炸事故,共造成134人遇難,48人受傷。2006年山東某礦發生煤塵爆炸事故,共造成18人死亡,9人受傷。
二、法律法規
為了保障煤礦安全生產和職工人身安全,防止煤礦事故,以及加強煤礦作業場所職業危害防治工作,保護煤礦從業人員的健康。我國先后頒布的以下法律法規中均對粉塵防治與監測方面提出了明確規定。
● 《中華人民共和國礦山安全法》
● 《中華人民共和國職業病防治法》
● 《煤礦安全監察行政處罰辦法》
● 《煤礦安全規程》
● 《煤礦安全生產基本條件規定》
● 《煤礦井下粉塵綜合防治技術規范》
● 《煤礦采掘工作面高壓噴霧降塵技術規范》
● 《煤層可注性鑒定方法》
● 《煤礦作業場所職業危害防治規定》

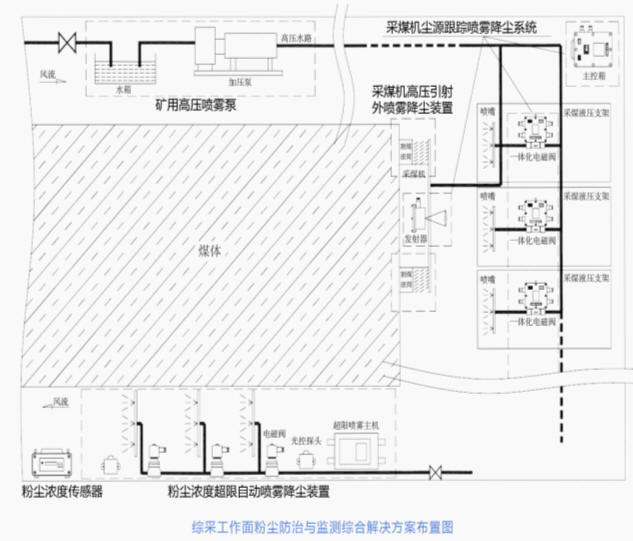

三、潤成科技綜采工作面粉塵防治與監測綜合解決方案總體說明
綜采工作面是礦井最大的產塵源,為了解決綜采工作面產塵量大的問題、適應礦井高產高效建設以及“一通三防”安全管理的發展要求,我們提出了綜采工作面粉塵防治與監測綜合解決方案。通過分析各種降塵方案及產品在煤礦綜采工作面防治粉塵存在的問題與不足,加以公司技術人員的工程實踐及現場粉塵測定研究,我公司提出了綜采工作面地綜合防塵理論和設計措施,并在此基礎之上研制出了一套系統化的粉塵防治與監測產品,解決了多年來綜采工作面存在的產塵量大、粉塵濃度高以及職工作業環境差的難題,改善了礦井在粉塵防治方面的現狀。
綜采工作面粉塵防治與監測綜合解決方案主要包括以下幾個部分:
·采煤機塵源跟蹤噴霧降塵系統
·采煤機高壓引射外噴霧降塵裝置
·粉塵濃度超限噴霧裝置
·粉塵濃度傳感器
·礦用高壓噴霧泵
四、潤成科技綜采工作面粉塵防治與監測綜合解決方案設備組成
(1)采煤機塵源跟蹤噴霧降塵系統
■用途:
礦用采煤機塵源跟蹤噴霧降塵系統,是根據采煤工作面采煤機地采煤工藝特點開發的智能化采煤機高效自動噴霧降塵系統。該裝置主要用于煤礦綜采、綜放工作面地采煤機自動化高效噴霧降塵,尤其是在配風量大、產塵強度高的綜采工作面,可顯著降低采煤機割煤時的粉塵濃度,極大地改善工作面地勞動衛生條件。
■應用及特點:
礦用采煤機塵源跟蹤噴霧降塵系統是整個方案的核心部分,有主機、一體化電磁閥、紅外發射器三部分組成。采煤機是分塵源的產生電,滾筒割煤時產生大量粉塵,在采煤機上安裝紅外發射器以及定位采煤機的位置,安裝在采煤機對面液壓支架上的一體化電磁閥接收到發射器信號后,將采煤機位置信息以無線方式發往工作面所有一體化電磁閥和端頭的主機,整套裝置根據采煤機即塵源位置,按照在主機上的預先設置控制相對的一體化電磁閥水路的開關狀態,實現智能化的噴霧降塵。
1、可對采煤機前、后滾筒及下風流的粉塵(即塵源產生位置)進行跟蹤噴霧降塵;
2、可與采煤機高壓引射外噴霧配合,降塵效率高;
3、全自動化運行,自動跟隨塵源附近噴霧,不需人工操作,不影響生產效率;
4、采用無線通訊 ,結構簡單,安裝使用方便;
5、采用一體化電磁閥的形式,集紅外接收、通訊、控制和電磁閥功能于一體,省去了繁瑣的線路連接,安裝維護方便,可靠性高;
6、系統應采用高壓水路系統,適應水壓高達10Mpa,提高降塵效率同時減少了噴霧用水量;
7、可根據煤礦實際情況在主機上進行參數的設置,使用靈活方便。
■技術參數:
☆輸入電壓:127VAC ☆通訊方式:無線通訊或有線通訊可選
☆噴霧延時時間:1-600秒可調 ☆ 紅外發射距離:≥3m
☆一體化電磁閥適應水壓:1.0~10Mpa ☆一體化電磁閥最大連接數量:500臺
(2)采煤機高壓引射外噴霧降塵裝置
■用途:
用于采煤機割煤時的高效降塵,降塵效率達到85%以上。
■應用及特點:

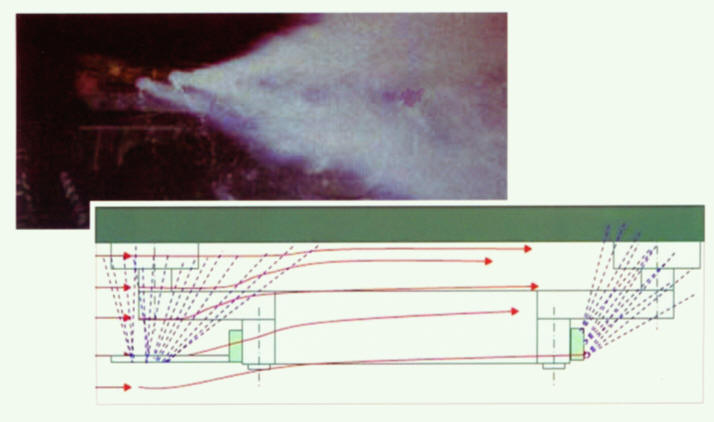

該裝置高壓噴嘴產生的超高壓水霧流對風流的引射作用可引射工作面的含塵風流并在引射器內對風流加以?xún)艋?。同時高速氣流與高壓水流混合形成風、水混合噴霧射流噴向割煤滾筒處,大大提高了噴霧降塵效果,降低了噴霧用水量。
該裝置采用特殊降塵器,優化噴霧效果,保證霧粒密度在108~109粒/cm3,水霧初速度在180米/秒以上,霧粒平均直徑在84微米左右,對采煤機滾筒實施高壓噴霧在滾筒周?chē)纬蓮姶?、厚?shí)的水霧包圍圈,對滾筒割煤產生的粉塵有效濕潤,保證了采煤機割煤時的高降塵效率。
■主要技術參數:
☆噴霧壓力:10~12Mpa ☆霧化粒徑:≤100um
☆噴霧流量:20~40L/min ☆降塵效率:≥85%
(3)粉塵濃度超限噴霧降塵裝置
■用途:
該裝置主要用于煤礦井下進、回風大巷、采掘工作面進、回風巷道及其它需要對粉塵濃度設限噴霧降塵的場所,與粉塵濃度傳感器配套使用實現在線監測粉塵濃度、凈化風流。
■應用及特點:

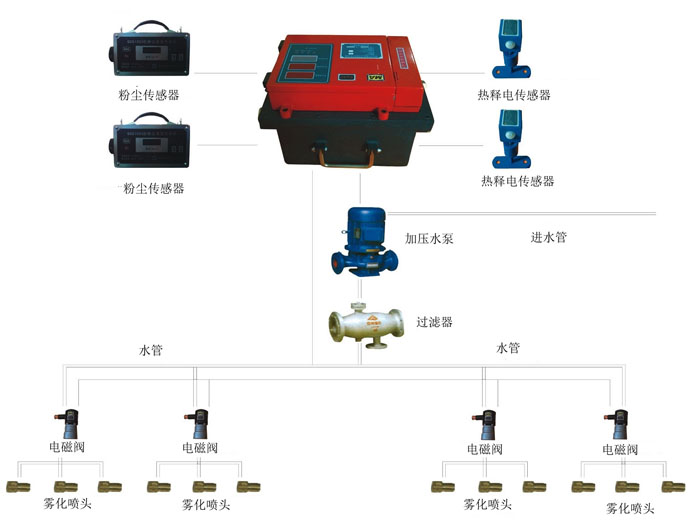

該裝置由噴霧降塵主機、光控傳感器、電磁閥、粉塵濃度傳感器等部分組成、粉塵濃度傳感器在線監測粉塵作業場所的粉塵濃度,當粉塵濃度超過設定值時,控制箱控制電磁閥打開,開始噴霧;當粉塵濃度小于設定值時,控制箱控制電磁閥關閉,停止噴霧。在噴霧期間,如果有人員通過噴霧地點,光控傳感器探測到人體感應信號,裝置自動延時噴霧。同時該裝置將粉塵濃度傳感器監測的粉塵濃度數據送往監控系統。
■主要技術參數:
☆輸入電壓:127VAC;
☆電磁閥驅動數:不小于3路:
☆噴霧延時:10~999秒可調;
☆電磁閥適應水壓:0.2~6.0MPa
☆粉塵濃度設限范圍:1mg/m³~1000mg/m³
(4)其他作業場所粉塵防治技術及裝備
4、ZPGW127礦用無線光控自動灑水降塵裝置
6、ZPSW127礦用無線聲控自動灑水降塵裝置
8、ZPCW127礦用無線接觸自動灑水降塵裝置
15、CCZ-20粉塵采樣器
