礦用可移動式救生艙

一、概述

    礦用可移動式救生艙是一種新型的緊急避險自救逃生裝置。適用于高瓦斯、高溫礦井掘進頭、運輸巷等在災變時期存在高溫、爆炸、冒頂、有毒有害氣體的環境。突出煤層的掘進巷道長度及采煤工作面推進長度超過500米時，應在距離工作面500米范圍設置可移動式救生艙。其他礦井應在距離采掘工作面1000米范圍內建設避難硐室或設置可移動式救生艙。當煤礦井下突發瓦斯突出、火災、坍塌等事故，礦井隧道堵塞或動力電源斷電時，井下遇險人員不能立即升井逃生脫險的緊急情況下，可快速進入避難艙內等待救援。

二、產品特點

1. 艙體結構為分體組裝式結構，采用一定數量同等規格基本結構單元組裝而成。

2. 艙體隔熱層和密閉層采用抗高溫老化、無腐蝕性、無公害的環保材料發泡聚氨酯材料和石棉材料。

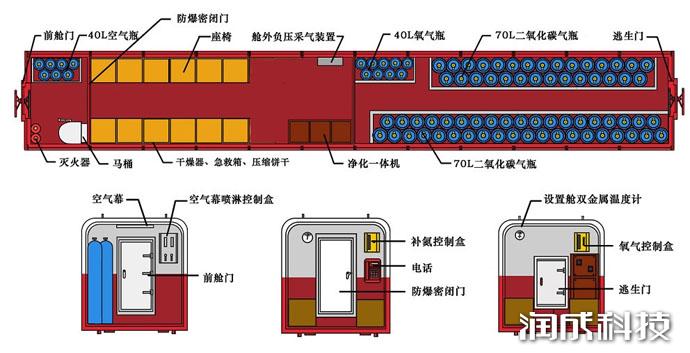

3. 救生艙由過渡艙、生存艙、設備艙組成。

4. 救生艙設有適宜人生存的空氣循環系統，供氧系統，環境監測系統(含艙內監測、艙外監測)、動力保障系統、生存設施配置。

 三、適用環境和使用環境條件

1. 環境溫度：(-5 ~ +35)℃；

2. 相對濕度：20%~85%；

3. 安裝井巷空間尺寸：高度大于2.6m，巷道凈寬不得小于2.5m，長度根據救生艙尺寸確定；

 四、單項試驗技術要求

序號 試驗項目 技術要求

序號試驗項目技術要求1氣密性≤350Pa/h2自動泄壓閥開啟和關閉壓力范圍開啟壓力：500±50Pa，關閉壓力≤200±50Pa3二氧化碳吸收能力不低于0.5L/min·人4一氧化碳吸收能力在20min內講生存艙（室）內的一氧化碳濃度由400ppm降至24ppm以下5承壓管路承壓能力在2.5倍額定壓力狀態下保壓1h內承壓管路無泄漏、壓力無下降6噴淋流量噴淋流量不小于500L/min7過渡艙凈空間8人艙不小于1.4m3，12人艙不小于1.8m38生存艙凈空間不小于每人0.8m39艙內配置傳感器(測定器)工作噪聲不大于50dB(A)10自備氧氣流量不低于0.5L/min·人11壓風供氧流量不低于2.5L/min·人

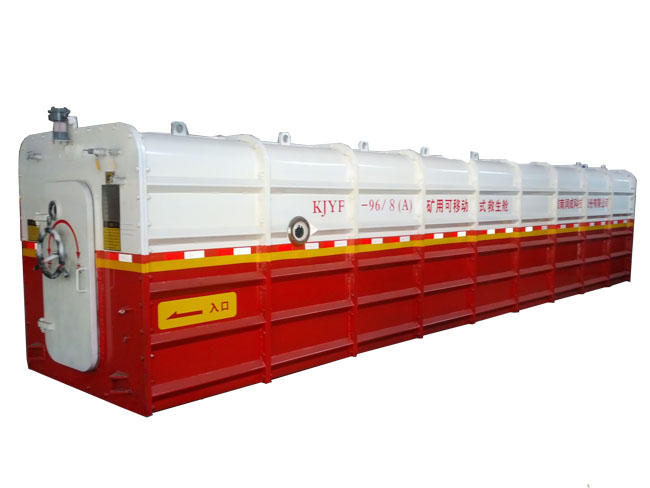

KJYF - 96/8(A)型礦用可移動式救生艙

☆主要技術參數及特點

1. 輸入電壓：AC380V/AC660V(50±2)Hz；

2. 額定工作電壓：12V.DC；

3. 備用電源：24V.DC/480Ah；

4. 額定容納人數：8人；

5. 生存保障時間：>106h；

6. 抗沖擊力：>1.5MPa；

7. 外形尺寸：6750mm×1790mm×1850mm；

8.技術特點：

①艙體設計采用了內法蘭連接方式。

②采用了蓄冰制冷方式。

③過渡艙和設備艙照明采用了人體紅外探測技術。

④過渡艙空氣幕采用了門控方式。

⑤生存艙配備了可以折疊收放的的座椅。

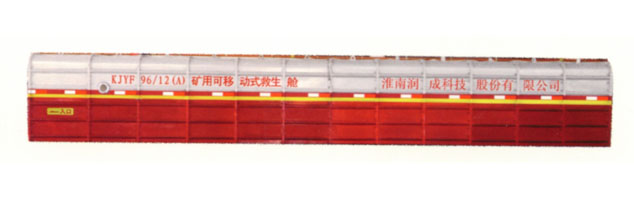

KJYF - 96/12(A)礦用可移動式救生艙

☆主要技術參數及特點

1. 額定容納人數：12人；

2. 生存保障時間：>106h；

3. 抗沖擊力：>0.6MPa；

4. 外形尺寸：12200mm×1750mm×1870mm；

5. 技術特點：

①艙體設計采用了外法蘭連接方式。

②采用了液態二氧化碳制冷方式。

③艙內照明采用礦燈加熒光棒照明技術。

④過渡艙空氣幕采用了門控方式。

⑤生存艙配備了箱式座椅。

 井下避難硐室

一、概述

    井下緊急避險設施是緊急避險系統的一個組成部分，主要包括永久避難硐室、臨時避難硐室、可移動式救生艙，可以在井下發生災害事故時，為無法及時撤離的遇險人員提供生命保障的密閉空間。

    永久避難硐室是在礦井下發生災變事故時，在存在高溫、爆炸、透水、冒頂、有毒有害氣體等危險的環境中，為遇險人員提供應急避險空間和生存條件的特定裝置，是礦井緊急避險系統中必不可少的設備。

    永久避難硐室是淮南潤成科技股份有限公司在對我國煤礦主要災害特點、采煤方式、井巷結構、人員情況、管理模式等方面進行綜合系統分析研究的基礎上，結合礦用可移動式避險設施的生產經驗，將潛艇結構技術、航天生命保障技術、蓄冰降溫技術等高新技術應用到項目中，自主研發的具有自主知識產權的礦用緊急避險設施。

 二、系統組成及技術要求

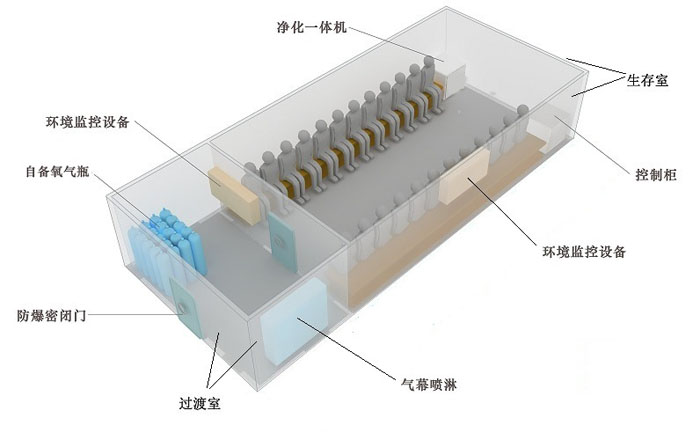

 ☆系統組成

1)安全防護系統

2)空氣和氧氣供給保障系統

3)空氣凈化系統

4)溫濕度調節系統

5)環境檢測監測系統

6)通訊系統

7)照明系統

8)人員生存保障系統

 ☆基本要求

    避難銅室應具備以下功能系統，并滿足在無條件外界支持的情況下生存保障時間不低于96小時，并且有一定的安全系數。

 三、主要技術指標

序號 試驗項目 技術要求

序號試驗項目技術要求1氣密性≤350Pa/h2自動泄壓閥開啟和關閉壓力范圍開啟壓力：500±50Pa，關閉壓力≤200±50Pa3二氧化碳吸收能力不低于0.5L/min·人4一氧化碳吸收能力在20min內講生存艙（室）內的一氧化碳濃度由400ppm降至24ppm以下5承壓管路承壓能力在2.5倍額定壓力狀態下保壓1h內承壓管路無泄漏、壓力無下降6噴淋流量噴淋流量不小于500L/min7過渡室凈空間不小于1.8m38生存室凈空間不小于每人1.0m39艙內配置傳感器(測定器)工作噪聲不大于50dB(A)10自備氧氣流量不低于0.5L/min·人11壓風供氧流量不低于2.5L/min·人12生存保障時間大于96h
